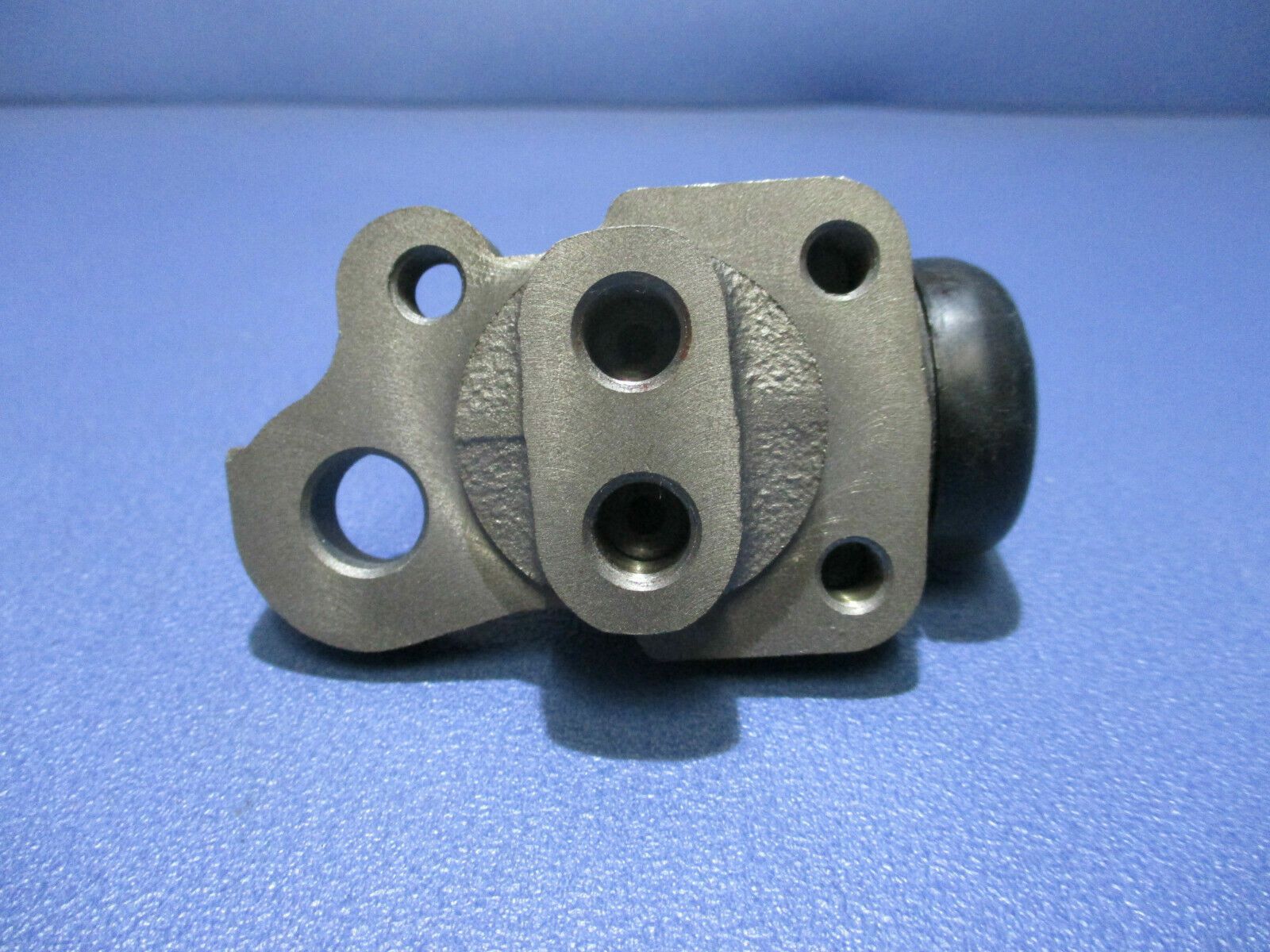

Radbremszylinder

Radbremszylinder, vorn, rechts - ø 25,4 mm für:

- schmale Bremse -

Mercedes-Benz - 220 ab Bj.1951


Maße:

Befestigung Lochmitte zu Lochmitte in der Breite ca. 42 mm

Befestigung Lochmitte zu Lochmitte in der Höhe ca. 32 mm

Breite ohne Staubkappe über alles ca.: 80 mm

Kolben.-Ø 25,4 mm

Tiefe ab der planen Auflagefläche ca. 38 mm

Bremsschlauchanschluss: M 10x1  mit Konus nach innen

Entüftungsnippelanschluss / Entlüftungsschraubenanschluss: M10x1 mit Konus nach innen

Befestigungslöcher M 8x1,25 Gewinde

Ankerplattenbohrung: ca. 37 mm

Ø für Befestigungsbolzen ca. 12 mm


• Hinweis:
• bitte unbedingt Bremsflüssigkeit - DOT 3 - verwenden, andere Bremsflüssigkeiten können zu Schäden an den Bremsanlagenkomponenten führen.
